安科瑞智能网络电力仪表智能电力仪表ACR系列特

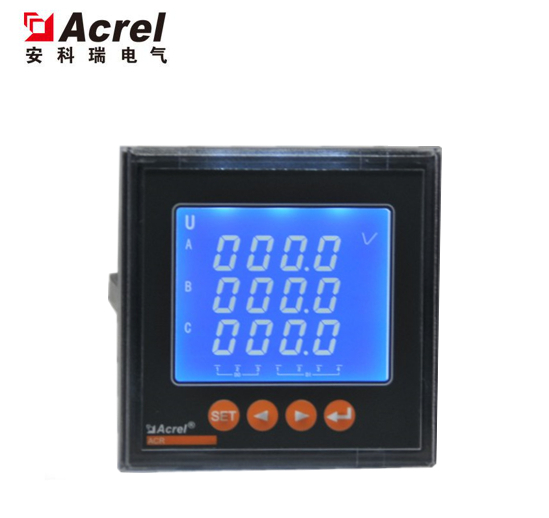

智能化三相电压表，可立即测量并显示信息交流电流：0-500V;可适用互感器,变比可随意设定。
显示仪表是一种具备可编程控制器测量、显示信息、数据通讯和电磁能单脉冲变送輸出等作用的智能智能电表，可以进行用电量测量、电磁能计量检定、数据信息显示信息、收集及传送，可广泛运用配电站自动化技术，配电设备栩栩如生化、建筑智能化、企业内部电磁能测量、管理方法、考评。测量精度为0.5级，完成LCD或LED当场显示信息和远程控制RS-485数据插口通信选用MODBUS-RTU通信协议书。

1 PZ系列交流检测仪表

1.1 概述

    该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

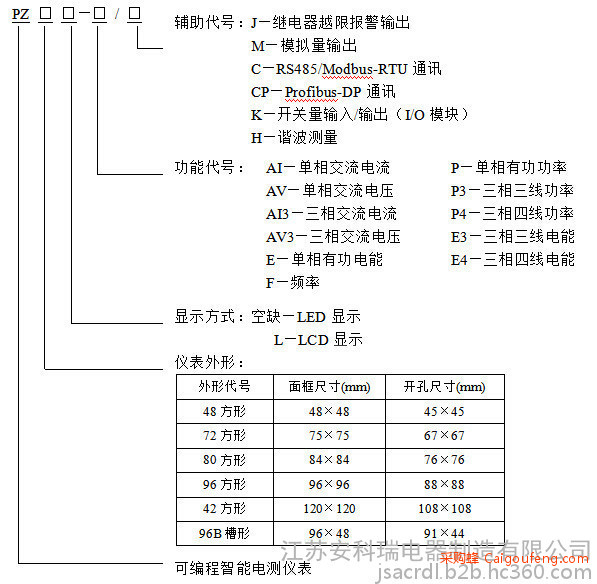

1.2 型号说明

1.3 技术指标

1.4 产品规格

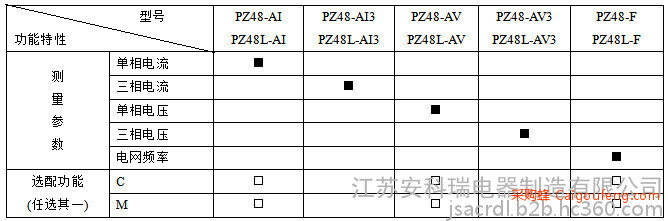

● 48型产品规格

注：“■”为标配功能，“□”为选配功能。

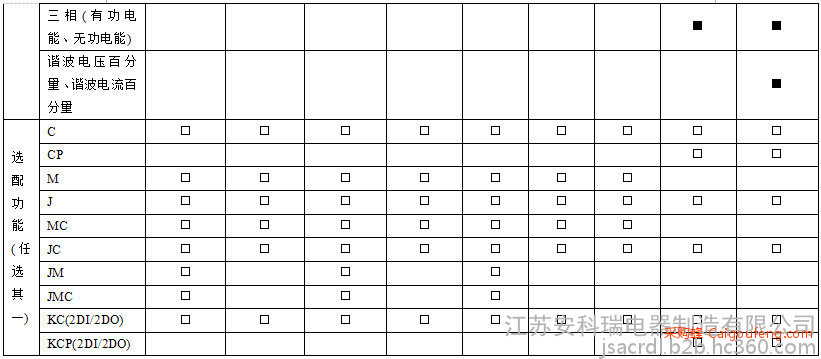

● 72型产品规格

注：

(1)“■”为标配功能，“□”为选配功能；

(2) PZ72(L)-AI、AI3、、3、F、P、E的J(继电器越限报警输出)与二路开关量输出复用，其他型号J功能的数量与开关量输出一致；

(3) PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；

(4) PZ72(L)-E4(/H)在选配KC(2DI/2DO)功能时具备一路有功电能脉冲信号输出端口，无辅助功能时具备两路脉冲输出端口。

(5) PZ72-F带1路模拟量输出，PZ72L-F不带模拟量输出。

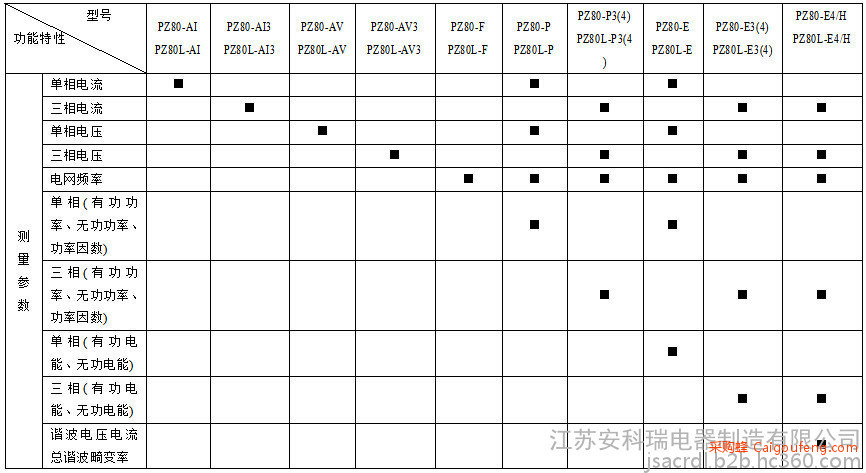

● 80型产品规格

注：

(1)“■”为标配功能，“□”为选配功能；

(2) PZ80(L)-AI、AI3、、3、F、P、E的J(继电器越限报警输出)功能与二路开关量输出复用，其他型号J功能的数量与开关量输出一致；

(3) PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；

(4) PZ80(L)-E3(4) (/H)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO)功能时无脉冲信号输出端口，无辅助功能时具备两路脉冲输出端口；

(5) PZ80(L)-AI3、3*多可带3路模拟量输出，PZ80-F带1路模拟量输出，PZ80L-F不带模拟量输出。

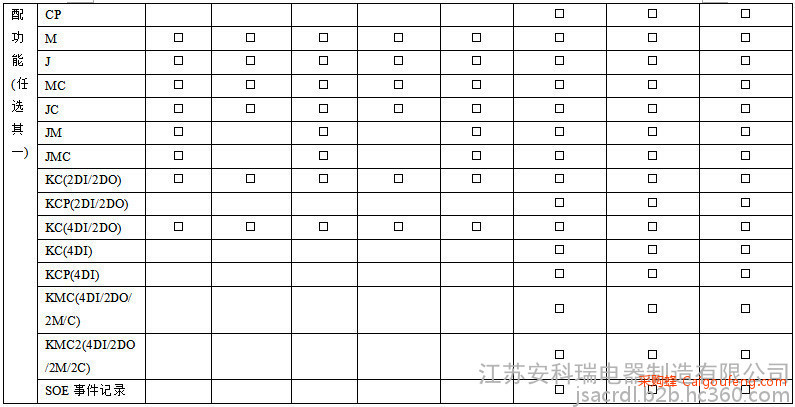

● 96型产品规格

注：

(1)“■”为标配功能，“□”为选配功能；

(2) 继电器越限报警（J）功能的数量与开关量输出数量一致；

(3) PZ96(L)-E3(4)在选配4DI功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口，在选配（2M、4DI2DO2M2C）功能或无辅助功能时具有两路脉冲信号输出端口；

(4) PZ96(L)-AI、AI3、、3*多可带3路模拟量输出，PZ96(L)-P3(4)、E3(4)、PZ96L-E4/H*多可带2路模拟量输出，PZ96-F带1路模拟量输出，PZ96L-F不带模拟量输出。

(5) 选配事件记录功能时，可为液晶表且配置DI或DO功能。

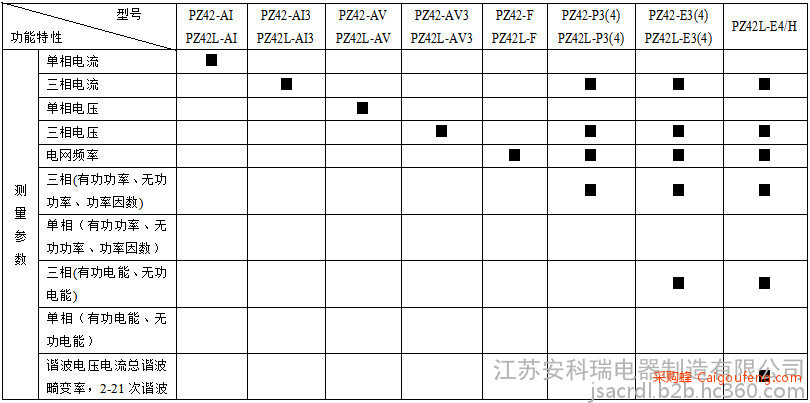

● 42型产品规格

注：

(1)“■”为标配功能，“□”为选配功能；

(2) 继电器越限报警（J）功能的数量与开关量输出数量一致；

(3) PZ42(L)-E3(4)在选配KC(8DI/2DO)功能时无脉冲信号输出端口。

(4) PZ42(L)-AI、AI3、、3*多可带3路模拟量输出，PZ42(L)-P3(4)、E3(4)、PZ42L-E4/H*多可带4路模拟量输出，PZ42-F带1路模拟量输出，PZ42L-F不带模拟量输出。

(5) 选配事件记录功能时，可为液晶表且配置DI或DO功能。

 智能电力仪表是对于供电系统、厂矿企业、公共基础设施、智能化商务大厦等电力监控、智能控制系统、计量检定考评的运用场所设计方案的高靠谱、性价比高的智能化配电设备仪表盘商品。该系列产品仪表盘选用密专用型计量检定集成ic和高靠谱的MCU设计方案，能够另外测量三相电力网中全部常耗电量主要参数：三相电压(相/线)、三相电流、功率因素、无功负荷、功率因素、电力网頻率、UlPQ需量和双重电磁能计量检定，具备规范电磁能单脉冲輸出和RS485通信插口，可选多种多样拓展作用模。该产品系列具备特性价格对比，能够立即替代基本电力工程智能变送器、测量标示仪表盘、电磁能计量检定仪表盘及其有关的輔助模块。
智能电力仪表可以测量三相电力网系统软件中全部常见的用电量主要参数：三相电压、三相电流、功率因素、无功负荷、功率因素、电力网頻率、有功功率电磁能、无功功率电磁能，并含有通信插口和电磁能单脉冲輸出作用
