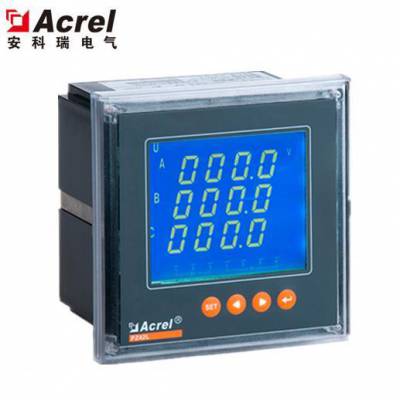

江苏安科瑞电器制造有限公司

　　PZ系列交流检测仪表 生产厂家江苏安科瑞电器制造有限公司 联系王长幸

　　1 产品简介

　　功能：

　　该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能，实现电力参数、电气元件工作状态的远程传输，便于后台监控系统集中检测。

　　应用范围：

　　适用于高、低压电力系统中需要检测电力参数的场合。

　　订货范例：

　　具体型号：PZ72-E4/C

　　技术要求：输入相电压220V；电流变比400A/5A；接线方式三相四线；准确级0.5级。

　　通讯协议：RS485接口 Modbus/RTU协议

　　电源：AC/DC220V

　　2 技术参数

　　技术参数指 标

　　输入标称值电压：100V、220V、380V；电流：1A、5A

　　过 载电流：持续1.2倍，瞬时10倍/秒；电压：持续1.2倍，瞬时2倍/秒

　　频 率45Hz～65Hz

　　功 耗＜0.5VA

　　精度等级电流、电压：0.5级 频率：0.05Hz

　　有功功率、有功电能：0.5级 无功功率、无功电能：1.0级

　　输出模拟量4-20mA、0-20mA、0-5V等

　　通 讯RS485 Modbus-RTU协议/Profibus-DP协议，1位起始位、8位数据位、1位停止位，1200/2400/4800/9600/19200bps

　　电 能2路集电极开路的光耦脉冲

　　报 警1路无源常开触点：1A/30VDC、2A/250VAC，高、低、不平衡报警均可设置

　　开关量输入无源接点输入方式：内置电源，光耦隔离

　　开关量输出继电器常开触点输出：1A/30VDC、2A/250VAC

　　显 示LED、LCD显示，范围-9999~9999，倍率任意设置

　　电源电压范围AC80-270V或DC100-350V

　　功 耗＜4VA

　　绝缘电阻≥100MΩ

　　工频耐压电源/输入/输出之间2kV/1min

　　平均无故障工作时间≥50000h

　　环境温 度工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃

　　储存温度：-20℃~+70℃

　　湿 度≤93%RH，不结露，无腐蚀性气体场所

　　海 拔≤2500m

　　3 产品选型

　　48型产品规格

　　72型产品规格（一）

　　72型产品规格（二）

　　80型产品规格（一）

　　80型产品规格（二）

　　96型产品规格（一）

　　96型产品规格（二）

　　42型产品规格（一）

　　42型产品规格（二）

　　4 外形尺寸
