智能环保用电工业企业分表计电系统海南文昌市环保设备运维

安科瑞 吴雯雯

江苏安科瑞电器制造有限公司  江苏 江阴 214405

1 项目意义

随着和人民对于环保要求的迫切提高，***也接二连三地出台各种措施，如何针对性地对企业内的环保设置使用状况作出监控，发挥污染治理设备的作用，提高使用效率，并且***能够实时掌握治污设施的运行状况和异常报警。
依托***物联网电力传感技术，实时采集企业总用电、生产设备及环保治理设备用电数据，通过关联分析、超限分析、停电分析、停限产分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，同时通过数据分析还可以实时监控限产和停产整治企业运行状态。

智慧用电系统是对线路中也许发作的漏电电弧过载短路线缆温度反常等电气安全危险做到实时监管，对电路中主要引起火灾的因素，如剩余电流线缆温度电流等参数进行不间断的数据监测与数据分析，实时的传输到终端，通过物联网技术，让用户随时随地通过web端或手机APP来监测电器线路数据，并即时发送异常报警信息的一套系统。

2 项目要求

1）云平台架构：系统将可以通过PC浏览器、平板、手机APP访问和在线支付无人值守
2）维护方便：系统软件升级维护不再收到客户网络环境的困扰，云端统一部署，升级方便快速；客户不需要安装客户端。

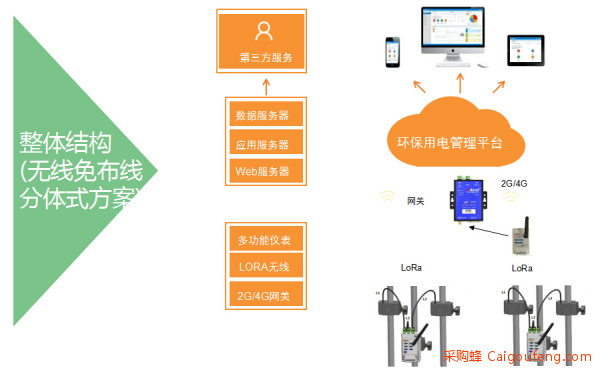

3）无线传输：监测点使用LORA模块与网关互通，网关采用2G/4G网络上传数据，整体架构完全无需布线。

4）排污治污设备监控：系统对排污和治污设备进行不间断用电监控，判断启停时间点；能够进行排污治污联动监控。

5）异常管理和申报：企业生产或排污要按计划进行申报和管理，一旦超出计划外的任何启动和停止状态，系统就会自动发出预警，进行手机短信和APP推送。
6）停限产计划：可以制定停产和限产计划。在停产限产计划内，对排污和治污设备做有限制的启停计划，超出计划外则报异常。

7）数据安全，统一第三方接口：对公网传输数据进行封装加密，保证通讯线路安全；提供统一的第三方API或SDK开发接口。

8）大数据存储：所有历史数据都能够存储和查询。数据存储周期大于等于三年。

3 目标客户

各地***、各地各行业的重污染。高能耗的重点监控企业

4 项目需求分析

智慧用电系统基于物联传感移动互联云计算技术及大数据等现代信息技术，由智能终端无线传输设备，通过智能传感终端现场监控模块传输模块，将引起电气火灾的主要因素线缆温度电流剩余电流故障电弧进行实时在线监测，统计分析，汇总为电气安全数据实时传送至云平台。

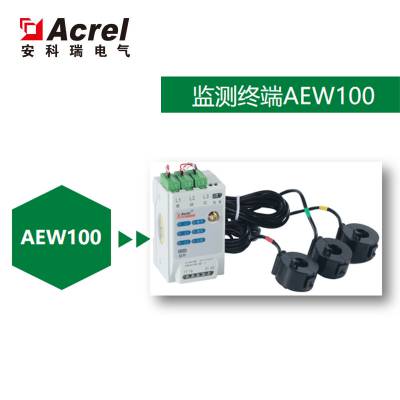

AEW100免布线多功能仪表

无线模块介绍

AF-GSM200模块是一款2G/4G/有线无线模块， 该无线模块为安全用电云平台***模块。
其中2G版本成本和价格较低，仅支持GSM网络，支持移动和联通（联通已退网）的上网卡。该模块有一个RS-485接口和一个RS-232接口，这两个通讯接口都可以当做调试口，但只有RS-485接口可以接仪表作为数据采集接口。另外该模块还配有一个RJ45接口（网口），该接口无实际功能，不能用作调试。

4G版本价格稍高，网口版本的价格与2G差不多。
AF-GSM200接入每块仪表所需流量为20M/月，单个模块***多可以接入10块表。默认上传间隔2分钟，如发生报警，会实时上传数据。以下是运营商参考价格：

无线表型号说明

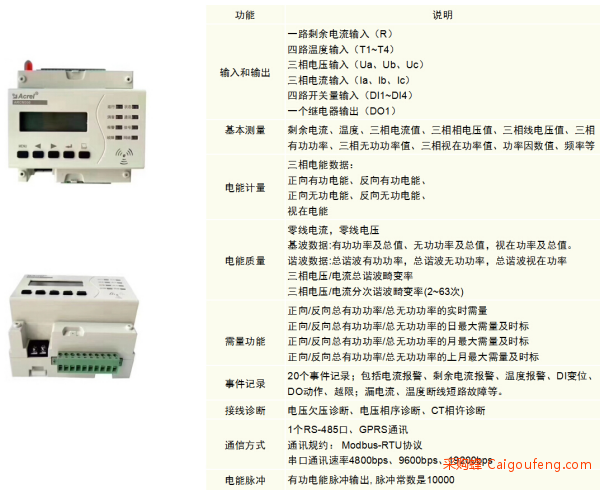

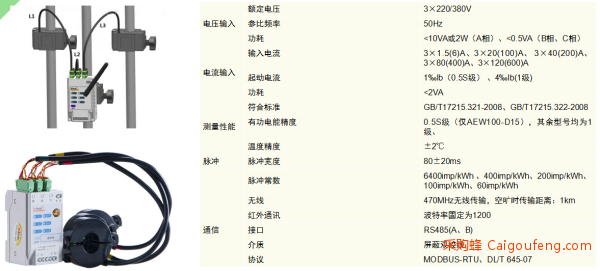

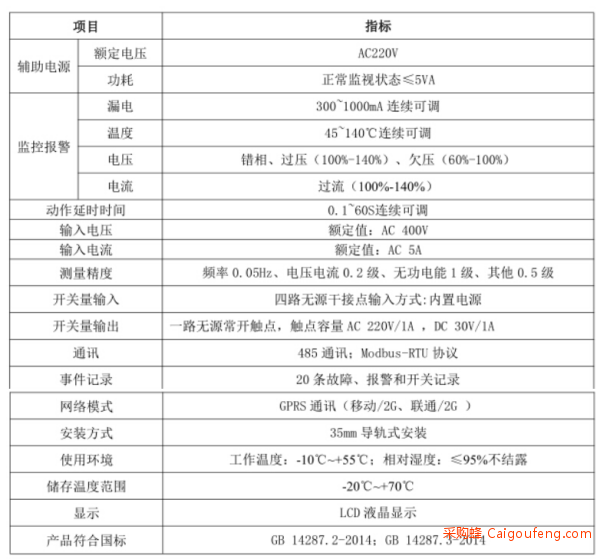

无线表系列性能

无线表单表流量说明：
上传间隔一分钟，小于 30M/月；
上传间隔二分钟，小于 15M/月；
上传间隔五分钟，小于10M/月。

服务器配置
