Acrel-2000智能配电系统

一、系统简介

      用户端智能配电监控系统适用于各行业35kV~0.4kV电压等级的用户端供、配电系统运行状态监视和控制管理，对用户配电网络和电气设备的提供不间断保护、监视、控制，提高用户供电可靠性，提高用户供配电系统的自动化水平，实现可靠、安全的配电、用电。

      智能配电监控系统可建立配电网络仿真模型，模拟配电网络运行，实现无人值班模式；根据顺序事件记录、波形记录、故障录波，协助运维人员，实现快速故障分析，定位和排除问题，尽量缩短停机时间；实时采集各回路、设备的电流、电压、功率、电能以及谐波、电压波动等参数，对配电系统和用电设备进行用能分析和能效管理；实现变电配电站视频无缝接入，当变电站发生事故跳闸等紧急情况时，系统立即自动调用现场画面，调整摄像机姿态，捕捉现场目标，减少运行人员分析响应时间，大幅度提升响应速度和工作效率。

二、用户端供电方式及选型

1.单电源供电

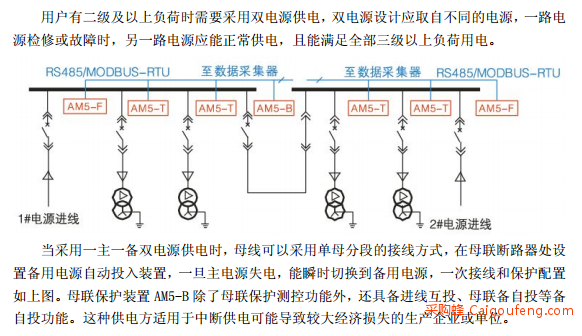

2.双电源供电

3.双电源供电（带自备电源）

三、典型组网方案

      智能配电监控系统组网方式灵活，支持星型单机单网、星型双机双网、光纤环网。星型单机单网适用于系统设备数少、规模小，值班室或监控中心距离高低压室比较近，可靠性要求一般的项目；环型光纤双机单网适合可靠性要求较高、分站之间要求相互影响较小、可扩展性要求一般的项目；星型光纤双机双网适合可靠性要求很高、分站之间要求相互影响小、可扩展性要求很高的项目。

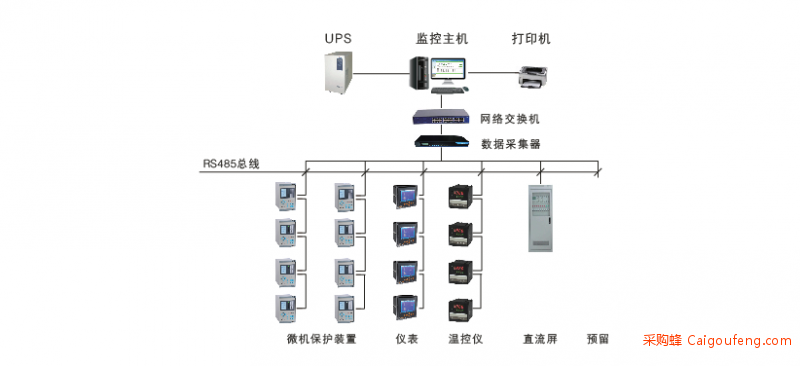

单机单网

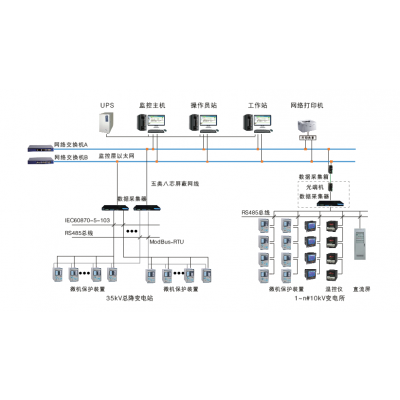

星型双机双网

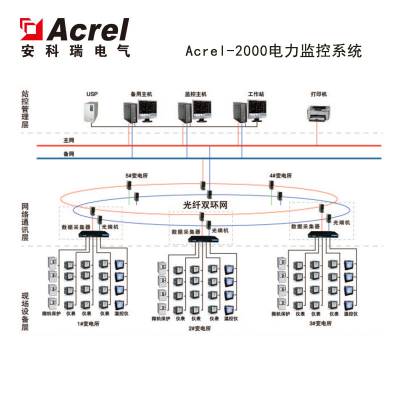

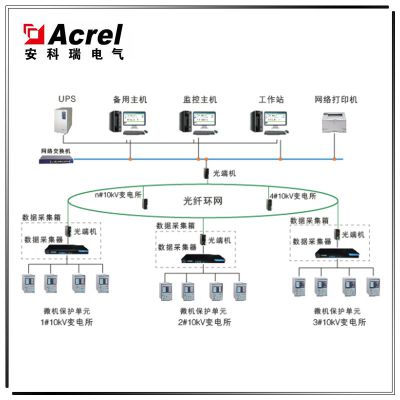

环形光纤双机双网

四、系统主要功能

“三遥”（即遥信、遥测、遥控）

      利用就地安装的微机保护装置、智能仪表等，采集各回路的电参量、非电量及开关状态量（分合位），结合电气主接线图予以显示，通过系统操作，实现断路器、开关的远程分合闸控制以及遥调操作。

继电保护及其自动化

      实现用户变电站的进线、馈线、变压器及母联等保护，对双电源进线或分段供电的用户，可实现任意逻辑的备用电源自投。具有保护定值召唤和下载功能，可远程显示保护功能的投退状态和定值设置，通过账号权限管理和密码确保操作安全。

故障、告警、事件管理

系统与继电保护、智能仪表通讯，实时读取变电站运行的各类异常状况及参数记录，也可以在系统软件中设置遥测越限值产生告警事件。当事件发生时，事件窗口自动弹出，并用颜色区分已被确认和未被确认的事件，指导操作员执行规定操作。

故障录波和事故反演

      故障录波和事故反演用于故障后分析故障产生的原因和责任认定。系统故障录波可实现对故障发生时刻的前4个周波和后10个周波（具体应以现场继电保护装置的实际功能为准）予以记录并显示。事故反演则是在事故发生后，重放事故前1分钟和事故后5分钟的系统重要参数，准确直观的进行事故分析，查找供电系统隐患，快速定位故障，及时恢复供电。

统计报表、图表分析

      提供灵活的报表生成工具，统计参量包括电流、电压、功率、电度等，可自动生成时报表、日报表、周报表、月报表、季报表、年报表。同时，可将***参量的历时数据、比对数据以棒图、曲线图、饼图等形式展现，一目了然，为电气节能改造提供依据。

数据转发和访问

      安科瑞智能配电系统可作为前端子系统，通过传感器（智能仪表、装置）采集现场运行数据，根据需求通过网络转发给其它软件系统，如建筑能耗分析系统、BA系统、集中运维管理系统等，支持MODBUS-TCP、以太网103等通讯规约。系统软件可分布式安装，支持局域网客户端访问或WEB浏览。

变电站视频集成

      对远离监控值班室的用户分变电所，通过软件的视频集成功能，发生紧急状况或对开关实施遥控时，系统软件可将现场画面及时传输至监控室。视频集成可大幅提高操作员的工作效率，减少往返时间，特别适合商业广场、高校、高层建筑等供电范围较大的场合。

变电站远程维护

智能配电系统的自动化功能帮助***电工提高运维工作效率，降***支出。同时，系统也可以与集中运维平台连接，实现变电站的远程运维（ “代维代运”）。
